线缆调研

线缆调研一般需要结合机房现场勘查和设备配置收集的结果。

IP 网络线缆调研

IP 网络一般使用双绞线或者光纤连接，在机房现场，可以通过线缆标签或者寻线的方式确定线缆两端的连接。

另外，可以通过设备端 mac 地址与交换机的数据做比对，确定线缆两端的连接关系。

SAN 网络一般都是使用光纤连接，同样可以可以通过线缆标签或者寻线的方式确定线缆两端的连接。

也可以通过设备端的 WWPN 地址与 SAN 交换机的数据做对比，确定连接关系。

提示

注意区别 SAN 网络的光纤卡和 IP 网络光口网卡，一般可以通过卡上的标示或者端口指示灯进行区分。

线缆连接关系中比较难的一点是如何将操作系统中的端口名称与设备上实际的端口进行对应。

AIX 系统比较容易，网卡逻辑名称一般为entX，光纤卡逻辑名称一般为fcsX

通过 lscfg 命令可以直接显示出板卡的位置号，然后通过该位置号即可知道具体对应的物理板卡端口是哪一个了。

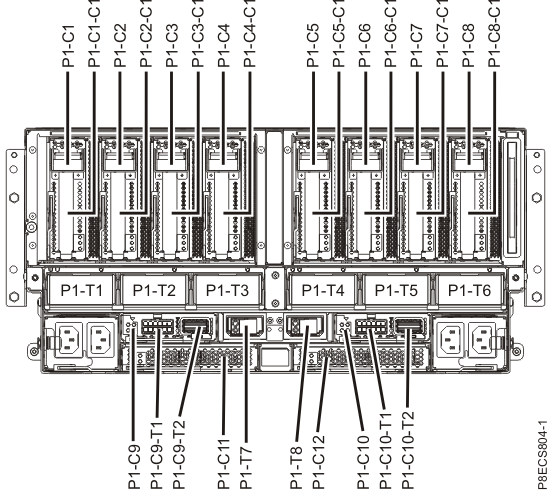

关于小型机的位置号可以参考 IBM 网站相关内容 Part locations and location codes - IBM 文档

通过 ifconfig 命令可以查看 IP 地址和 mac 地址。

通过 lscfg 命令可以查看光纤卡的 WWPN。

Windows 系统大家一般比较数据，网卡端口会显示成本地连接 X之类的名称，通常逻辑名称的编号顺序会跟 x86 服务器上卡槽的编号顺序一致，但并不绝对，有时候调整过网卡的位置，或者重新插拔过卡槽，则可能顺序不一定一致。

网卡的 IP 地址和 mac 地址可以直接通过 ipconfig 命令查看。

SAN 网络光纤卡可以通过 fcinfo 这个小工具进行查看，包括 WWPN 信息。或者可以试试 Get-InitiatorPort 命令，

也可以通过光纤卡驱动程序附带的工具进行查看，比如 Marvell/Qlogic, Broadcom/Emulex

Linux 一般网卡逻辑名称为ethX.

可以通过 ifconfig 命令查看 IP 地址和 mac 地址。可以利用 ethtool 命令控制网卡的状态灯，这样就比较容易将操作系统的逻辑网卡与实际的物理端口关联起来。
